一、概 述

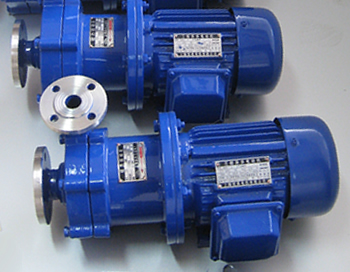

CQ不銹鋼磁力泵是利用永磁聯軸器工作原理無接觸的傳遞扭矩的新型泵，當原動機帶動外磁鋼轉子時，通過磁場的作用驅動內磁鋼轉子同步旋轉，而內磁鋼轉子和葉輪連成一體，從而達到無接觸帶動葉輪轉動之目的。由于液體被封閉在靜止的隔離套內，所以磁力泵是一種全封閉、無泄漏的泵型。
在石油、化工、制藥、電子等眾多領域，越來越多的廠家，對其輸送的介質都要求無泄漏的工藝環境，迫切需要選擇理想的泵型，我公司生產的CQ系列磁力泵生產新技術、新材料、新工藝，隔離套、葉輪等部件易損壞的技術難題。CQB、IMD、CQ、CQF系列磁力泵經過使用單位長時間的生產性連續運行考驗。
二、用 途
CQ系列不銹鋼磁力泵的過流部件采用不銹鋼（304、316、316L）制成，廣泛應用于石油、化工、制藥、電鍍、環保、水處理等，輸送易燃、易爆、有毒和貴重液體的理想設備，是創建無泄漏、無污染文明車間。適用溫度：-20℃～100℃。
三、磁力泵防漏設計
以靜密封取代動密封，利用磁力耦合間接驅動，消除了滴漏的煩惱，不污染使用場地。消除環境污染，創造“無泄漏車間”、“無泄漏工廠”，實現安全、文明生產的理想用泵。
四、操作原理
驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動轉子組合上的葉輪旋轉。
五、性能參數表
|
型號 |
軟管式接口 |
流量 (m3/h) |
揚程 (m) |
電機功率(KW)
|
電壓V | |
|
進口 |
出口 | |||||
|
14CQ-5 |
14 |
10 |
1.2 |
5 |
0.12 |
220/380 |
|
16CQ-8 |
16 |
12 |
1.5 |
8 |
0.18 |
220/380 |
|
20CQ-12 |
20 |
12 |
3 |
12 |
0.37 |
220/380 |
|
25CQ-15 |
25 |
20 |
6.6 |
15 |
1.1 |
380 |
|
32CQ-15 |
32 |
25 |
6.6 |
15 |
1.1 |
380 |
|
32CQ-25 |
32 |
25 |
6.6 |
25 |
1.1 |
380 |
|
40CQ-20 |
40 |
32 |
10.8 |
20 |
2.2 |
380 |
|
40CQ-32 |
40 |
32 |
12 |
32 |
4 |
380 |
|
50CQ-25 |
50 |
40 |
14.4 |
25 |
4 |
380 |
|
50CQ-32 |
50 |
40 |
13.2 |
32 |
4 |
380 |
|
50CQ-50 |
50 |
32 |
7.8 |
50 |
5.5 |
380 |
|
65CQ-25 |
65 |
50 |
16.8 |
25 |
5.5 |
380 |
|
65CQ-32 |
65 |
50 |
27 |
32 |
7.5 |
380 |
|
80CQ-32 |
80 |
65 |
51 |
32 |
11 |
380 |
|
50CQ-50 |
80 |
65 |
51 |
50 |
15 |
380 |
|
100CQ-32 |
100 |
80 |
60 |
32 |
15 |
380 |
|
100CQ-50 |
100 |
80 |
60 |
50 |
18.5 |
380 |
