XBC-XQ消防穩壓給水設備，是利用無毒膠囊作為氣水隔離的新型定壓式供水設備。設備一次充氣，常年運行。工作時能過電接點壓力表控制穩壓泵補水，保證管網壓力恒定和連續供水，當管網用水量加大、發生火警或打開消火栓時，輸出欠壓報報警信號。

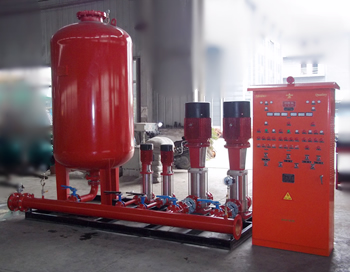

XBC-XQ消防穩壓給水設備由控制柜、穩壓泵、氣壓罐、電接點壓力表及管路構件組成，用戶可依據需求自選組合和增加雙電源控制、低位進水的引水罐及自動補水功能。
產品特點：
設備體積小、結構緊湊、不受供水場合限制，可設置在任何高度向消防管網供水；
具有投資省、建設周期短、施工安裝簡便、便于實現自動控制等優點；
適用范圍：
工業、民用建筑的消防穩壓給水；
暖通、空調、鍋爐的定壓補水；
隱蔽工程、臨時建筑和小型工礦，偏遠地區的生活給水。
技術參數:
流量范圍：0～30m3/h
壓力范圍：0～2.5MPa
電機功率：0.75～22kW
環境溫度：5℃-40℃
相對濕度：20%-90%
液體溫度：5℃-80℃
性能參數表：
|
序號 |
穩壓設備型號 |
消防壓力(Mpa)P1 |
隔膜式氣壓罐 |
配用水泵 |
運行壓力
(Mpa) | |||
|
型號規格 |
工作壓力比αb |
消防儲水容積(L) |
型 號 | |||||
|
標定容積 |
穩壓水容積 | |||||||
|
1 |
XQ G -Ⅰ-10 |
0.10 |
XQG600×0.6 |
0.60 |
150 |
159 |
ISG32-160
N=1.5kw |
P1=0.10 PS1=0.16
P2=0.13 PS2=0.31 |
|
2 |
XQ G -Ⅰ-16 |
0.16 |
XQG600×0.6 |
0.60 |
150 |
159 |
ISG32-200A
N=2.2kw |
P1=0.16 PS1=0.26
P2=0.23 PS2=0.42 |
|
3 |
XQ G -Ⅰ-22 |
0.22 |
XQG600×0.6 |
0.60 |
150 |
159 |
ISG32-200
N=3.0kw |
P1=0.22 PS1=0.31
P2=0.28 PS2=0.46 |
|
4 |
XQ G(W) -Ⅰ-10 |
0.10 |
XQG800×0.6 |
0.60 |
300 |
320 |
ISG40-160
N=2.2kw |
P1=0.10 PS1=0.16
P2=0.13 PS2=0.31 |
|
5 |
XQ G(W) -Ⅰ-16 |
0.16 |
XQG800×0.6 |
0.60 |
300 |
320 |
ISG40-200A
N=3.0kw |
P1=0.16 PS1=0.26
P2=0.23 PS2=0.42 |
|
6 |
XQ G(W) -Ⅰ-22 |
0.22 |
XQG800×0.6 |
0.60 |
300 |
320 |
ISG40-200
N=4.0kw |
P1=0.22 PS1=0.31
P2=0.28 PS2=0.46 |
|
7 |
XQ G(W) -Ⅱ-Z-38 |
0.22-0.38 |
XQW800×0.6 |
0.85 |
150 |
234 |
25LG3-10×6
N=2.2kw |
P1=0.38 PS1=0.48
P2=0.43 PS2=0.60 |
|
8 |
XQ G(W) -Ⅱ-Z-50 |
0.38-0.50 |
XQW800×1.0 |
0.85 |
150 |
234 |
25LG3-10×8
N=2.2kw |
P1=0.50 PS1=0.60
P2=0.56 PS2=0.75 |
|
9 |
XQ G(W) -Ⅱ-Z-65 |
0.50-0.65 |
XQW800×1.0 |
0.85 |
150 |
234 |
25LG3-10×10
N=3.0kw |
P1=0.65 PS1=0.81
P2=0.77 PS2=0.93 |
|
10 |
XQ G(W) -Ⅱ-Z-85 |
0.65-0.85 |
XQW800×1.6 |
0.85 |
150 |
234 |
25LG3-10×12
N=4.0kw |
P1=0.85 PS1=1.01
P2=0.93 PS2=1.10 |
|
11 |
XQ G(W) -Ⅱ-Z-100 |
0.85-1.00 |
XQW800×1.6 |
0.85 |
150 |
234 |
25LG3-10×14
N=4.0kw |
P1=1.00 PS1=1.16
P2=1.09 PS2=1.27 |
|
12 |
XQ G(W) -Ⅱ-X-38 |
0.22-0.38 |
XQG1000×0.6 |
0.80 |
300 |
302 |
25LG3-10×6
N=2.2kw |
P1=0.38 PS1=0.48
P2=0.43 PS2=0.60 |
|
13 |
XQ G(W)-Ⅱ-X-50 |
0.38-0.50 |
XQG1000×1.0 |
0.80 |
300 |
302 |
25LG3-10×8
N=2.2kw |
P1=0.50 PS1=0.60
P2=0.56 PS2=0.75 |
|
14 |
XQ G(W) -Ⅱ-X-65 |
0.50-0.65 |
XQG1000×1.0 |
0.80 |
300 |
302 |
25LG3-10×10
N=3.0kw |
P1=0.65 PS1=0.81
P2=0.77 PS2=0.93 |
|
15 |
XQ G(W) -Ⅱ-X-85 |
0.65-0.85 |
XQG1000×1.6 |
0.80 |
300 |
302 |
25LG3-10×12
N=4.0kw |
P1=0.85 PS1=1.01
P2=0.93 PS2=1.10 |
|
16 |
XQ G(W) -Ⅱ-X-100 |
0.85-1.0 |
XQG1000×1.6 |
0.80 |
300 |
302 |
25LG3-10×14
N=4.0kw |
P1=1.00 PS1=1.16
P2=1.09 PS2=1.27 |
|
17 |
XQ G(W) -Ⅱ-XZ-38 |
0.22-0.38 |
XQG1200×0.6 |
0.80 |
450 |
474 |
25LG3-10×6
N=2.2kw |
P1=0.38 PS1=0.48
P2=0.43 PS2=0.60 |
|
18 |
XQ G(W) -Ⅱ-XZ-50 |
0.38-0.50 |
XQG1200×1.0 |
0.80 |
450 |
474 |
25LG3-10×8
N=2.2kw |
P1=0.50 PS1=0.60
P2=0.56 PS2=0.75 |
|
19 |
XQ G(W) -Ⅱ-XZ-65 |
0.50-0.65 |
XQG1200×1.0 |
0.80 |
450 |
474 |
25LG3-10×10
N=3.0kw |
P1=0.65 PS1=0.81
P2=0.77 PS2=0.93 |
|
20 |
XQ G(W) -Ⅱ-XZ-85 |
0.65-0.85 |
XQG1200×1.6 |
0.80 |
450 |
474 |
25LG3-10×12
N=4.0kw |
P1=0.85 PS1=1.01
P2=0.93 PS2=1.10 |
|
21 |
XQ G(W) -Ⅱ-XZ-100 |
0.85-1.0 |
XQG1200×1.6 |
0.80 |
450 |
474 |
25LG3-10×14
N=4.0kw |
P1=1.00 PS1=1.16
P2=1.09 PS2=1.27 |
